电镀缺陷的种类、原因及观察评价中存在问题的解决办法

高功能性电镀需要通过外观检查等高质量保证。本节介绍影响质量和功能的典型电镀缺陷，并解释这些缺陷的症状和原因。
本节还介绍了使用KEYENCE最新的4K数码显微镜进行电镀缺陷检测和解决问题的新实例。

电镀缺陷的种类及原因
用4K数码显微镜检测电镀缺陷实例
用KEYENCE公司的4K数码显微镜解决电镀检验问题的实例
单一单元提供更先进和流线型的电镀检查和评估

电镀缺陷的种类及原因

电镀常用于加工各种形状和材料的表面，包括金属、塑料和陶瓷。在材料表面涂上适当厚度的涂层，不仅可以增加装饰效果，还可以增加各种功能，如耐磨性、耐腐蚀性、耐热性、耐化学性、电导率、润滑性能和粘附性能。同时，电镀过程中出现的任何电镀缺陷都会极大地影响材料和产品的质量和特性。爱游戏火箭联盟
以下是金属电镀中发生的三种主要的电镀缺陷以及这种缺陷的症状和原因。

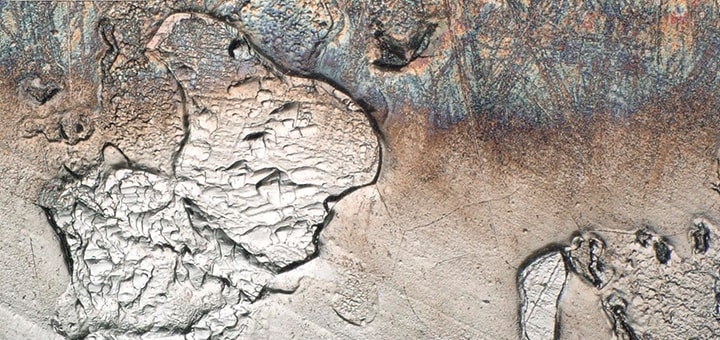

附着力不足:脱皮、起泡

由于某种原因，与基板表面的附着力降低，从而导致镀层不能牢固地附着在表面时可能出现的症状。由于基材和镀层之间的弹性差异，牢固附着在表面的镀层在后处理弯曲时也可能起泡或脱落。

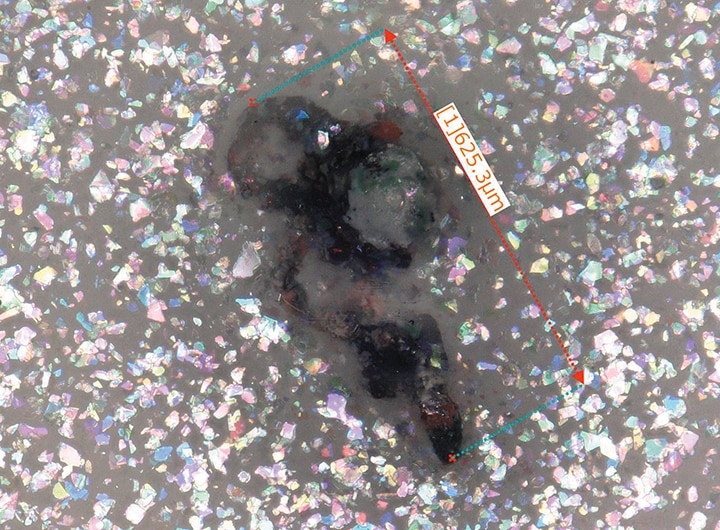

由于外来颗粒粘附造成的缺陷:表面粗糙

在湿法电镀中，当镀层表面产生细小突起时，就会出现这种症状。当漂浮在镀液中的外来颗粒(金属颗粒)混合到镀层中时，就会出现这种症状。

镀层缺失:污点，不均匀，坑，针孔

大多数电镀表面的“亮度不均”和“染色”是由于某些环境等各种因素使表面部分起雾或失去光泽。这些症状是由材料表面粗糙度不均匀或脱脂不足或电镀工艺变化引起的。

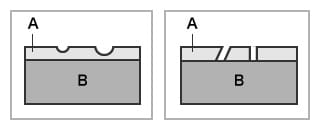

左:坑，右:销孔(A.电镀层，B.基材) — 左:坑，右:销孔
(A.电镀层，B.基材)

凹坑和销孔都是电镀表面的凹缺陷。这是由于存款丢失造成的。坑是不穿透电镀层的可见(宏观)孔，而针孔是穿透基材或下层的微孔。销孔会导致二次故障和缺陷，如电镀层的“起泡”和“腐蚀”。

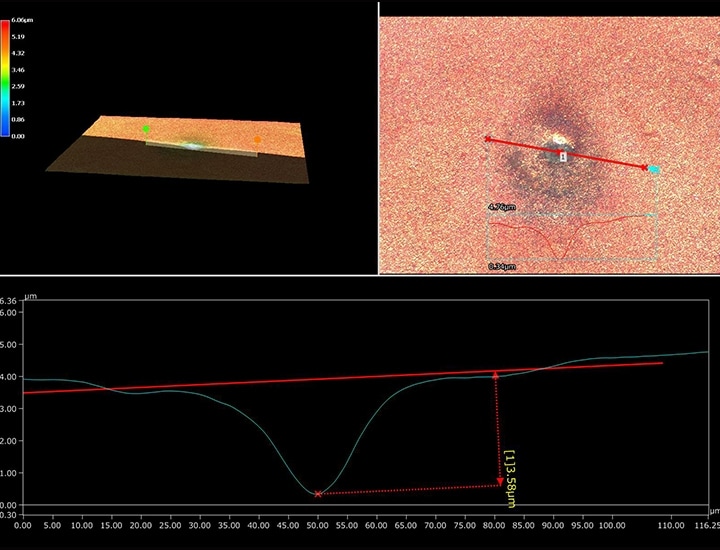

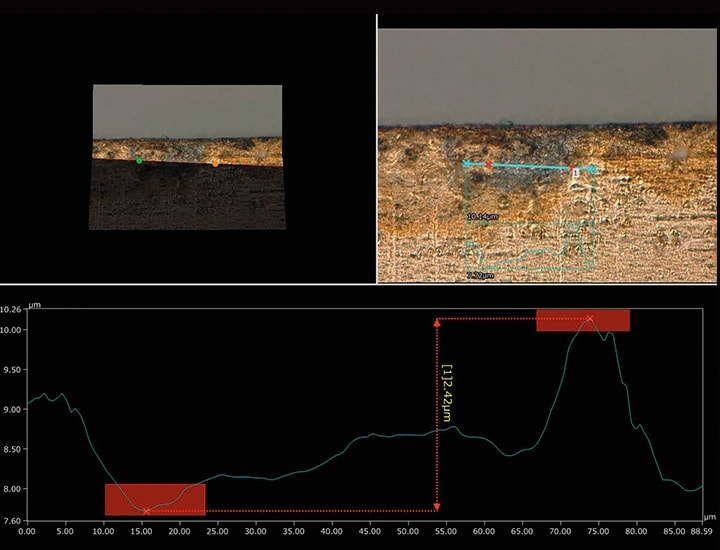

为了准确判断缺陷是坑还是针孔，除了二维图像外，还需要Z方向(层厚度和孔深度)的信息。

用4K数码显微镜检测电镀缺陷实例

电镀不仅为材料表面提供观赏性效果，而且还具有实用价值，它对产品的功能、性能、耐用性和外观质量都有很大的影响。此外，近年来电镀的功能已经达到了更高的水平，因此需要更先进的缺陷分析和可靠性评估。
然而，电镀层是薄的和有光泽的，典型的缺陷发生在这些层是微观和三维的。在保证可靠的电镀质量方面，使用测量仪器或二维图像的检验存在各种问题。

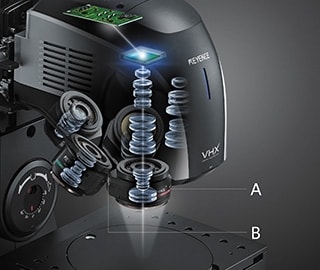

KEYENCE公司的VHX系列高清4K数码显微镜采用高分辨率镜头和4K CMOS等尖端技术，能够对镀膜层进行精确观察和分析，具有清晰的4K图像。

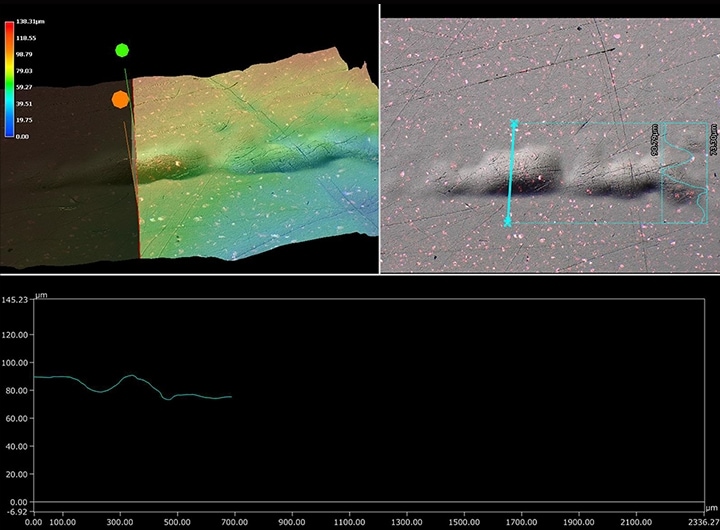

VHX系列还支持二维测量和三维形状和轮廓测量，即使是在放大图像上，因此可以用一台设备轻松、快速地完成电镀缺陷检查的质量控制和保证程序。
本节介绍VHX系列电镀缺陷的最新检测实例。
